Carcasă de protecție a covorașului de siguranță în fabrica de automobile
Lorem ipsum dolor sit amet consectetur adipisicing elit.
Scenariu:
O stație de lucru cu braț robot într-o anumită linie de asamblare de automobile. Operatorii trebuie să intre regulat în zonă pentru a calibra piesele de prelucrat, ceea ce poate face ca brațul robotului să pornească și să se ciocnească din greșeală de brațul robotului.
Soluţie:

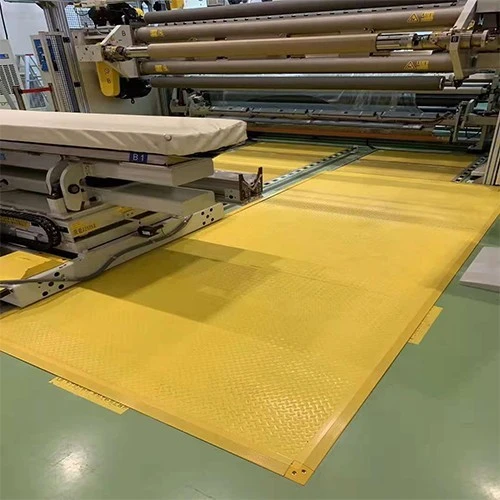

Așezarea covorului de siguranță:
Așezați un covoraș circular de siguranță la 1 metru în afara razei de operare a brațului robotului. Suprafața covorului este realizată din cauciuc-rezistent la uzură și la ulei-, care este potrivit pentru mediul din fabrică.
Sistem de control al legăturii:
Covorașul de siguranță este conectat la modulul de oprire de urgență a echipamentului. Când o persoană calcă pe el, un semnal este trimis în timp real, declanșând brațul robotului să se oprească din funcțiune în 0,5 secunde.
Rata accidentelor de intrare greșită în zona de protecție a scăzut cu 100%, iar pe parcursul anului au fost evitate 3 potențiale vătămări mecanice;
Operatorii pot efectua în siguranță sarcinile de calibrare fără a opri întreaga linie, iar eficiența producției a crescut cu 15%.
Sursa caz: Practică cuprinzătoare de protecție a roboților industriali.
Parametrii plăcuței de siguranță
|
covoraș de siguranță |
||||||
|
Adaptați-vă la raza de detectare |
Este potrivit pentru personalul de inspecție în condiții generale de lucru și nu poate rezista la strivirea vehiculului și impactul cu obiecte grele. |
|||||
|
Ocazii de utilizare recomandate |
Potrivit pentru protecția de siguranță în zonele de operare a personalului; Model obișnuit PSM4 -, placa dură este mai rezistentă la uzură-și durabilă și este potrivită pentru o parte mai mare de 400 mm (prestabilit este PSM4 fără instrucțiuni); PSM6 - Pad moale, mai receptiv, ne-îndoibil, potrivit pentru dimensiuni mici; PSM11 - căptușit moale, mai subțire, ne-îndoibil, înălțime restricționată pentru locații înguste; |
|||||
|
Industrii aplicabile |
Industria hârtiei, industria electronică, linii de producție de sudare pentru automobile, linii de producție de forjare, aplicații industriale generale și paletizoare automate și alte aplicații industriale ușoare și grele |
|||||
|
Dimensiuni (covoraș net) |
Gamă de lățime personalizată: 200mm-1000mm Interval de lungime personalizat: 200mm-2000mm |
Material de suprafață-PSM4 |
PSM4-cauciuc (particule negre pentru anti-alunecare) sau PVC (modare roșu și galben pentru antiderapant); |
|||
|
Formă de etanșare a marginilor |
Etanșarea marginilor din aluminiu galben |
Material de suprafață-PSM6, PSM11 |
Talpa tare |
|||
|
Sarcina maxima admisa (8 ore) |
Mai mic sau egal cu 400N/cm2 |
Durata de viata mecanica PSM4 |
＞1,000,000 |
|||
|
Umiditate maxima (23 grade) |
95% (condens) |
Durata de viata mecanica PSM6 |
＞800,000 |
|||
|
Temperatura mediului ambiant (mediu de utilizare) |
-5 grade până la 55 de grade (fără înghețare sau condens) |
Durata de viata mecanica PSM11 |
＞700,000 |
|||
|
Temperatura mediului ambiant (mediu de depozitare) |
-10 grade până la 60 de grade |
Cablu |
Cablu ecranat cu 4 fire*0,32², standard 3M (poate fi personalizat și prelungit) |
|||
|
Forța de declanșare |
PSM4-Adult 30KG |
PSM6/11-Adult 20KG |
Tip ieșire |
2NO (pasiv normal deschis) |
||
|
Nivel de protecție |
IP65 |
Conexiune în serie |
Este permisă conexiunea în serie de mai puțin de 5/6 blocuri (sau nu mai mult de 4-5 metri pătrați) |
|||
|
Grosime |
PSM4-14mm |
PSM6-15mm |
PSM11-11mm |
Tensiunea maximă a controlerului |
DC24V (folosind controlul 0V) |
|
|
Timp de răspuns |
<30 ms |
Curent de comutare\\tensiune |
Max.100mA \\5V |
|||
|
Greutate |
Aproximativ 20 kg/m² |
Zona de bloc unic permisă |
1.5m² |
|||
|
Conform Aplicație standard |
Sistemul de protecție de siguranță ne-izolat compus din covoraș de siguranță și releu de siguranță SRC106 îndeplinește următoarele standarde.EN1760-1 ISO13856-2 EN62061 EN ISO13849-1 EN60204-1 EN/IEC 61496-1 |
|||||
